Có những bài toán giải ra không cần phải định vị trí nhưng có những bài toán buộc phải gửi vị trí.

Chúng ta sẽ chia làm 2 dạng bài toán cho đất bằng và đất dốc.

Đất bằng:

Ông An có mảnh vườn ABCD có chiều dài AB là 200m, chiều rộng AC là 60m. Máy bơm ông An muốn đặt ở đầu liếp để tiện việc mở máy bơm. Vườn trồng cây mít thái siêu sớm xen sầu riêng cách sầu riêng 6m, mít cách mít 3m. Số lượng sầu riêng là 238 cây, số lượng mít là 231 cây.

BÀI TOÁN MẪU:

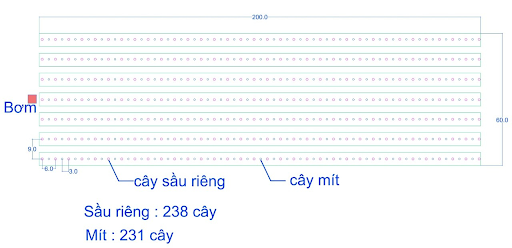

  Đầu tiên, chúng ta dựa vào dữ liệu bài toán cho để đưa ra hình vẽ khu đất :

Sau đó ta kiểm tra thông số có đầy đủ chưa.

Đầy đủ là như thế nào?

Một bài toán hệ thống tưới đầy đủ là cần có thông số sau: trồng cây gì? bao nhiêu gốc? tổng diện tích đất là bao nhiêu mét vuông? đất có méo không? có vẽ ra được không? chiều dài là bao nhiêu? chiều rộng là bao nhiêu? đất có bằng không? có trồng xen không? có chặt bớt cây xen sau khi cây chính vào giai đoạn kinh doanh không? Dự kiến đặt máy bơm ở đâu?

Sau khi có thông số đầy đủ thì chúng ta suy nghĩ về phương án đi ống.

Thứ 1: Nếu như đi ống ở giữa ra sẽ là tối ưu nhưng lại gặp các vấn đề là dễ bị cản trở mương nước, đường dây điện kéo vào giữa sẽ dài.

Nếu chúng ta đi phương án máy bơm đầu liếp thì tiện với việc thu hoạch, chăm sóc cây nhưng đây lại không phải là phương án tối ưu vì đường ống từ điểm đặt bơm tới cuối khu đất khá xa và phải chia thành nhiều đường song song

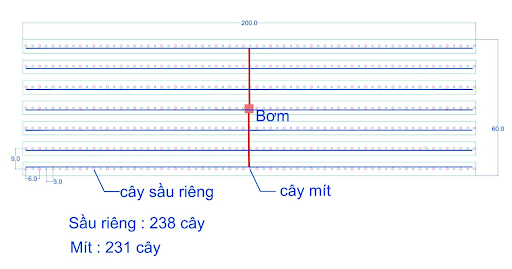

Phương án đặt bơm ở giữa khu đất

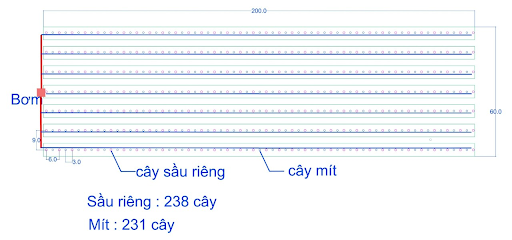

Phương án đặt bơm ở đầu khu đất

Nếu nhất quyết chọn theo phương án nào đó thì chúng ta tính toán thẳng vào phương án đó

Nếu như cần cân nhắc về tài chính thì ta sẽ tính toán cho cả hai phương án để lên dự toán chênh lệch về giá tiền.

Phương án 1: Đặt máy bơm đầu liếp

Tính toán sụt áp cho tuyến ống AB trên 1 liếp

Như phần lý thuyết, chúng ta chọn trường hợp này ∆H là 4m. Vì không có ống nhánh.

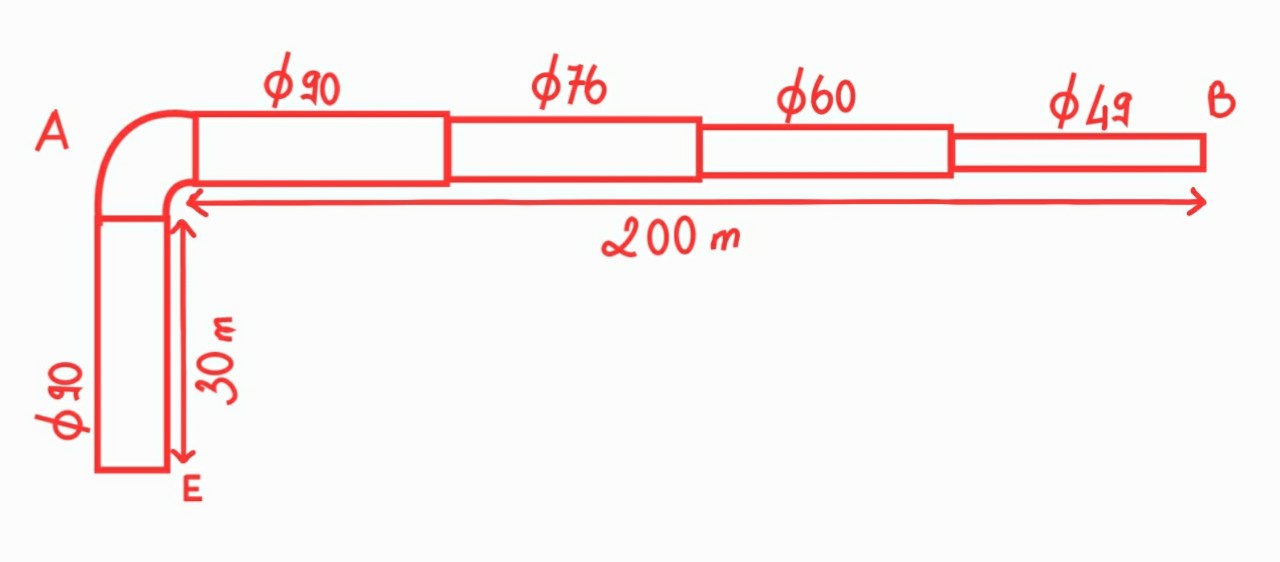

Phân ∆H như sau: ∆H EA là   1m, ∆H AB là 3m. Tổng ∆H EAB là 4m, chiều dài EA là 30m, chiều dài AB là 200m. Vậy EA phải dùng ống bao nhiêu? AB phải dùng ống bao nhiêu?

Để tính được trên từng đoạn ống ta phải đi kích thước ống là bao nhiêu thì chúng ta phải biết đầy đủ thông số chiều dài, độ sụt áp, và lưu lượng của đường ống đó. Nếu dẫn nước đi mà không khởi thủy vào gốc thì gọi là ống chính và xuyên suốt chiều dài ống sẽ là bằng nhau. Nếu có khởi thủy ra để tưới nước thì đường kính ống có thể bằng nhau hoặc giảm cấp đến cuối đường ống

Lưu lượng của toàn đoạn ống AB sẽ bằng lưu lượng của mỗi gốc cây x số gốc cây trên liếp từ A tới B. Ở đây, sầu riêng xen với mít thái siêu sớm, cây mít và cây sầu riêng sẽ sống chung 3-4 năm đầu, đến giai đoạn kinh doanh của sầu riêng thì ta chặt cây mít đi. Như vậy có nghĩa là béc của cây mít ở giai đoạn đó sẽ được đưa qua cho cây sầu riêng. Đặc điểm của cây mít là nó lớn nhanh hơn cây sầu riêng, do đó ta phải gắn béc tưới cho cây mít bằng hoặc lớn hơn cây sầu riêng ở giai đoạn đầu khi chưa chặt cây mít này. Còn về lưu lượng của béc thì ta có thể dùng phương pháp mật độ mưa (vũ lượng) để tính như sau:

Với khoảng cách trồng là 3x3 thì mỗi gốc chiếm diện tích 9m2, 1ha có khoảng 1000 cây, từ đó dựa vào mật độ mưa trên mỗi ha là 60m3/h thì mỗi cân nên cần ít nhất là 60l/h. Nếu mật độ trồng là 3x4 thì nên là 60.000/(10.000:3:4) = tầm 70-80l/h/gốc. Con số 60m3/h/ha không phải là bất di bất dịch, nó có thể tăng lên giảm xuống tùy theo cảm tính, tùy theo mô hình tưới gốc hay tưới phủ hoặc phun thuốc. Tuy nhiên quá chênh lệch với nó sẽ trở nên không phù hợp. Hoặc là tưới hoài mà không ướt đất, hoặc là đường ống phải rất to, hoặc máy bơm phải rất to mới tưới được diện tích lớn.

Quay trở lại bài toán, chúng ta lựa chọn béc tưới có lưu lượng là 60l/h cho mỗi gốc. vậy chúng ta tính ra được lưu lượng trên liếp đó từ A tới B sẽ là 66 cây x 60l/h = 4000l/h = 4m3/h

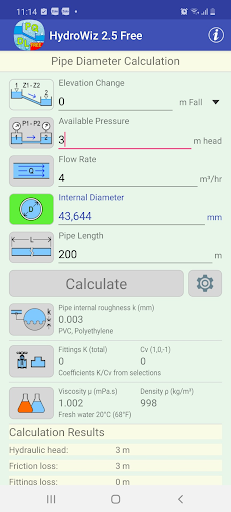

điền thông số vào phần mềm ta có được đường kính ống tối thiểu của đoạn AB này phải là 43,644mm (đây là thông số tối thiểu của đường kính bên trong của ống). Như vậy trong trường hợp này chúng ta chọn ống 49mm có độ dày 1,8mm thì đường kính trong của ống là 45,4mm vẫn lớn hơn đường kính trong tối thiểu mà phần mềm tính ra.

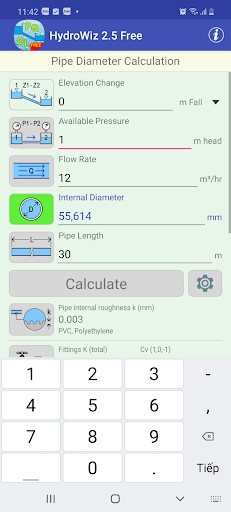

Đoạn EA phục vụ cho lưu lượng của 3 liếp tương tự nhau từ A tới B. Như thế tổng lưu lượng của nó sẽ là 3x4 = 12m3/h. Do đoạn EA ngắn quá nên chúng ta giữ nguyên kích thước ống mà không giảm cấp nó. Chiều dài đoạn này là 30m, sụt áp là 1m thì ta tính ra kích thước đường ống như hình bên

Như vậy đường kính ống của đoạn EA này theo phần mềm Hydrowiz nên chọn là 60mm (dày 2mm còn 56mm đường kính trong)
